新式制砂機的基本結構

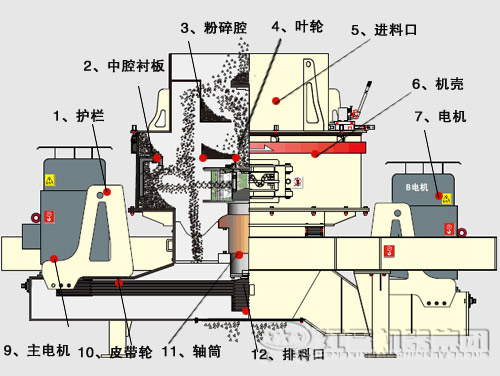

新式制砂機的基本結構

設備主要技術性能指標為 :

規格(轉子相當直徑) φ 5 5 0 m m

轉子工作圓周速度高達 1 0 om / s

轉子工作轉速高達 344 6r/m I n

給料粒度 <=3 5 m m

生產能力 15t/h一25 t/h

產品粒度(閉路) 一 4 m m

電機功率 18.5kw 一 30kw

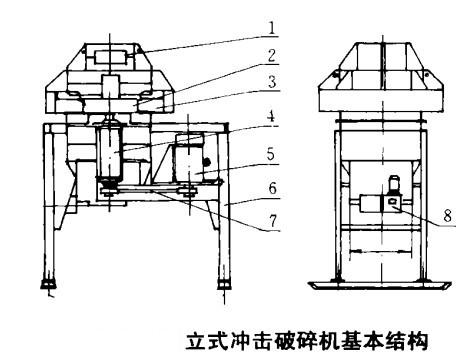

1一給料口 ; 2 一 轉子;3一 破碎腔 ;4一 主軸系統;

5一 電機;6一 機架; 7一 傳動系統; 8一 潤滑系統

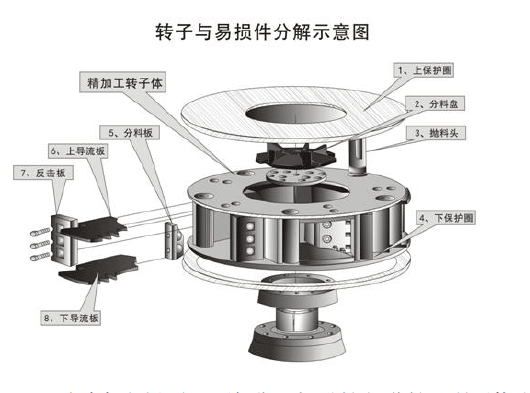

新型制砂機轉子強度設計

新型制砂機結構雖然簡單，但由于轉子轉速高，共進行了三次重復計算。第一次對轉子設計圖進行計算，結果危險斷面應力過大。對轉子結構尺寸進行修改后第二次進行計算,結果危 險斷面轉移到另一處應力仍過大 。對轉子尺寸再次修改并計算后，轉子危險斷面處應力在轉子轉速(超速試驗轉速,4365r/min)下為164Mpa,選用安全系數3時,要求材料的屈服極限為 492MPa ,這樣的材料在目前國內技術水平下可以獲得。在轉子工作轉速(圓周速度 100m /s )下,危險斷面處應力對轉子強度提出了較高要求。為保證轉子工作的安全,在設計計算 中采用了有限元法，樣機制造完成后對轉子進行了電測應力測試。
