沖擊式制砂機結構

主要結構：沖擊式制砂機屬于立式破碎機，主要由主機、傳動系統和電動機等部分組成。電動機呈垂直布置，由支架支撐，通過v形帶驅動的主軸做固定方向旋轉。主機包括機蓋、筒體、主軸和底座等部件。

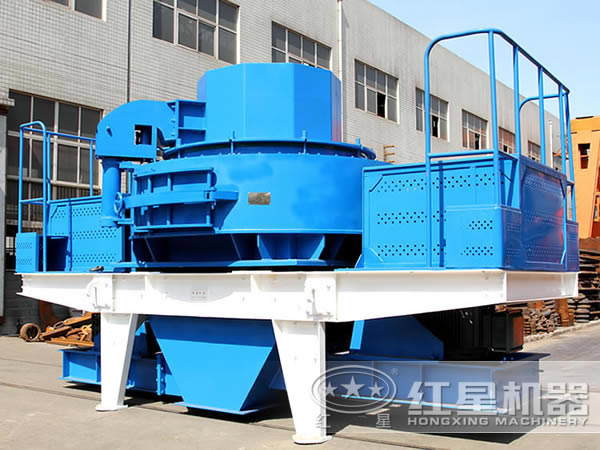

沖擊式制砂機

(1)筒體分上下兩端，上端筒體的上部與機蓋相連，下端筒體的下部與底座相聯，筒體由兩半部分組成，一半為筒殼，另一半為門，剖分綿綿呈縱向布置，通過折頁和螺栓聯成一體，便于檢修時候打開，門框裝密封橡膠條，筒體內壁裝有上、下兩層反擊板，分別包圍著上、下轉子，并與轉子保持一定間隙。

(2)主軸上裝有一個大帶輪和兩個轉子，兩個轉子位于筒體的中央，每個轉子體的圓周上都裝有主板錘，上轉子的頂面還裝有副板錘。

(3)機蓋上部設有兩個進料口，底座下方設有一個出料口，支撐主軸的兩個調心滾子軸承和一個推力調心滾子軸承分別裝與機蓋和底座的中間位置。

制砂機

沖擊式制砂機技術特點

(1)該類型機是根據對物料進行分級破碎和輸入能量逐級遞增的原理設計的，破碎比大，效率高，出料粒度細。

(2)該類型機器間隙具有可調節功能，保證了出料粒度的均勻我、穩定。

(3)機器的易磨件采用了良好高耐磨合金材質，使用壽命比高錳鋼高出6-8倍。該機還沒有專門的潤滑裝置，注油簡單，可延長軸承的使用壽命。

(4)該機屬立式密封性能好，粉塵不外逸，筒體可打開，拆檢方便。

(5)能耗低，與現有的錘式破碎機的單位耗電相比可降低0.5-0.8kwh/t。

(6)具有過載保護裝置，提高了設備運行的可靠性。
